Jak wyciszyć Baofeng BF-T1

Jeśli jesteś użyt­kow­ni­kiem Mini Wal­kie-Tal­kie Baofeng BF-T1, to pew­nie zauwa­ży­łeś, że ten radio­te­le­fon jest nie­zwy­kle wrza­skli­wy, nawet na naj­niż­szym pozio­mie głośności.

TL;DR: Przy­lu­tuj rezy­stor 27 kΩ bez­po­śred­nio do koń­có­wek 4 i 5 sca­lo­ne­go wzmac­nia­cza mocy audio. Zadbaj o dobrą izo­la­cję jego prze­wo­dzą­cych czę­ści od pozo­sta­łych ele­men­tów elek­tro­nicz­nych i obwo­du dru­ko­wa­ne­go radiotelefonu.

Hała­śli­wość radio­te­le­fo­nu Baofeng BF-T1 jest spo­wo­do­wa­na znacz­nym wzmoc­nie­niem aku­stycz­ne­go wzmac­nia­cza mocy, w zależ­no­ści od wer­sji, ukła­du BL6281 lub LN4890. Podej­rze­wam, że znacz­ne wzmoc­nie­nie koń­ców­ki mocy i tym samym nad­mier­na gło­śność trans­ce­ive­ra, jest podyk­to­wa­ne chę­cią uzy­ska­nia znacz­nej kom­pre­sji audio i w ten spo­sób polep­sze­nia zro­zu­mia­ło­ści mowy w gło­śnym oto­cze­niu. W pętli ujem­ne­go sprzę­że­nia zwrot­ne­go powyż­sze­go sca­la­ka, czy­li pomię­dzy jego wyj­ściem a wej­ściem odwra­ca­ją­cym, fabrycz­nie, zamon­to­wa­ny jest malu­sień­ki rezy­stor SMD o war­to­ści 120 kΩ. Jeśli się­gnie­my do noty kata­lo­go­wej jed­ne­go z powyż­szych ukła­dów sca­lo­nych, prze­ko­na­my się, że są one “uni­ty gain sta­ble”, czy­li powin­ny pra­co­wać bez wzbu­dzeń nawet przy wzmoc­nie­niu rów­nym 1, co otwie­ra sze­ro­kie pole do eks­pe­ry­men­tów z mniej­szym wzmocnieniem.

W nocie kata­lo­go­wej BL6281 (ale też LN4890) w pętli sprzę­że­nia zwrot­ne­go pra­cu­je rezy­stor 20 kΩ i żeby zbyt­nio nie kom­bi­no­wać, zbli­żo­ną war­tość posta­ra­my się uzy­skać. Aby to osią­gnąć wystar­czy pomię­dzy wyj­ście a wej­ście sca­lo­ne­go wzmac­nia­cza mocy, czy­li pomię­dzy koń­ców­ki 4 i 5 włą­czyć dodat­ko­wy rezy­stor o war­to­ści 27 kΩ, któ­ry połą­czo­ny rów­no­le­gle z fabrycz­nym rezy­sto­rem 120 kΩ w pętli sprzę­że­nia zwrot­ne­go wpro­wa­dzi rezy­stan­cję ok. 22 kΩ.

Pra­cę roz­po­czy­na­my od zaizo­lo­wa­nia powierzch­ni płyt­ki, nad któ­rą będzie zamon­to­wa­ny rezy­stor THT 27 kΩ, naj­le­piej za pomo­cą pro­sto­ką­ci­ka o wymia­rach ok. 10x15 mm z taśmy kap­to­no­wej. We wcze­śniej­szych mody­fi­ka­cjach tych radio­te­le­fo­nów uży­wa­łem cien­kiej, żół­tej taśmy malar­skiej i rów­nież speł­nia­ła swo­ją funk­cję, mimo iż nie jest to pro­dukt do powyż­sze­go celu przeznaczony.

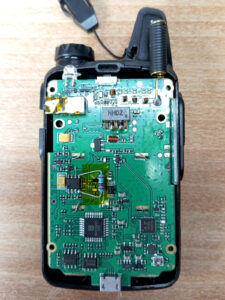

W kolej­nym kro­ku bez­po­śred­nio do wypro­wa­dzeń 4 i 5 ukła­du sca­lo­ne­go przy­lu­to­wu­je­my koń­ców­ka­mi zwy­czaj­ny rezy­stor 27 kΩ tak, aby jego kor­pus zna­lazł się na zaizo­lo­wa­nej taśmą kap­to­no­wą powierzch­ni obwo­du dru­ko­wa­ne­go, pomię­dzy inny­mi ele­men­ta­mi elektronicznymi.

“Ręcz­nia­ka” BF-T1 skła­da­my i cie­szy­my się dużo niż­szą gło­śno­ścią. Moż­li­we powin­no stać się rów­nież użyt­ko­wa­nie zesta­wu słu­chaw­ko­we­go, któ­re­go gło­śność wcze­śniej nie­bez­piecz­nie zbli­ża­ła się do pro­gu bólu. Powodzenia!
